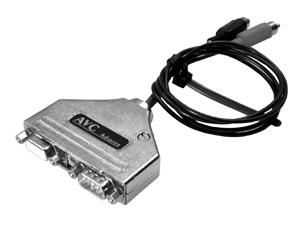

Der P-COM APC wird benötigt, wenn an einem Kassettenrekorder AVC Adapter vom Typ "P-COM" oder Diaprojektoren
mit P-Bus Schnittstelle betrieben werden sollen.
Der P-COM APC wandelt die digitalen P-COM Daten in analog kodierte Signale um, die ein
Kassettenrekorder aufzeichnen kann.
Diese analogen Signale kann er wieder in die digitalen P-COM Daten zurück dekodieren.
Dem analogen Signal kann eine Rauschunterdrückung meistens zugeschaltet werden,
ohne dass die (De)Kodierung darunter leidet.
Aufzeichnen
1. |
Den Audioausgang des P-COM APC an den Kassettenrekordereingang anschließen. |
2. |
Den Kassettenrekorder auf Aufnahme schalten und das Projekt durch die Software abspielen. |
3. |
Die Aussteuerung sollte dabei um 0dB liegen. |
Abspielen
1. |
Den Audioeingang des P-COM APC an den
Kassettenrekorderausgang anschließen. Dabei logischerweise die gleiche Spur wie beim
Aufzeichnen verwenden. |
2. |
Den Kassettenrekorder abspielen lassen. |
3. |
Achtung, jetzt dürfen keine Projekte von der Software abgespielt werden, da der P-COM APC sonst in den
"Aufzeichnen" Modus wechselt und die Audiosignale vom Kassettenrecorder ignoriert. |
4. |
Der P-COM APC dekodiert nun die Daten und sendet sie auf dem P-Bus OUT Anschluß. |
P-Bus Anschlussprinzip.
Werden mehrere P-Bus Blöcke benötigt, müssen weitere P-COM APC auf weitere Spuren des Kassettenrecorders
geschaltet werden.
Alle P-Bus Blöcke sind dann unabhängig voneinander zu betrachten.
Roter Cinch Stecker mit dem Pfeil vom Stecker.
Schwarzer Cinch Stecker mit dem Pfeil zum Stecker.
