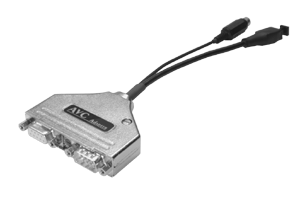

AVC Adapter P-COM DPC
Anwendung
Der P-COM DPC wird benötigt, wenn an einem CD oder DAT-Player AVC Adapter vom Typ "P-COM" oder Diaprojektoren
mit P-Bus Schnittstelle betrieben werden sollen.
Die CD oder DAT-Player müssen einen koaxialen oder optischen digitalen Audioausgang besitzen.
Auf den jeweiligen Tonträgern dieser Player muss über die Software
im letzten Bit das P-COM Steuersignal einkodiert worden sein.
Wichtig:
 |
Es dürfen keine CD oder DAT-Player benutzt werden die den Ton komprimieren oder das letzte Bit durch Oversampling zerstören.
|
Aufzeichnen: ("Last-Bit-Encoding")
| Für CD Player |
Exportieren Sie eine *.WAV Datei um damit eine Audio CD zu brennen ("Last-Bit-Encoding" aktivieren). |
| Für DAT Player |
Spielen Sie das Projekt mit der Software ab ("Last-Bit-Encoding" aktivieren) und zeichnen Sie den Ton über eine digitale
Audio-Verbindung von der Soundkarte zum DAT Player auf.
Die Soundkarte muss einen digitalen Audio-Ausgang besitzen.
Wichtig:
|
Die Soundkarte darf das letzte Bit durch Oversampling nicht zerstören.
|
|
Abspielen
| 1. |
Den P-COM DPC auf einen der beiden Audioeingänge über eine digitale Verbindung zum DAT oder CD Player anschließen. |
| 2. |
Abspielgerät starten. |
| 3. |
Achtung, jetzt dürfen keine Projekte von der Software abgespielt werden, da sonst die Daten kollidieren. |
| 4. |
Der P-COM DPC dekodiert nun die Daten und sendet sie auf dem P-Bus OUT Anschluss. |
P-Bus Anschlussprinzip.
Audioeingänge
Cinch-Stecker für koaxiale digitale Audioausgänge.
Optischer-Stecker für optische digitale Audioausgänge.
Achtung! Die Eingänge dürfen NICHT parallel betrieben werden.
Digitale Audiosignal Unterstützung = S/PDIF, AES/EBU, IEC 958, EIAJ CP-340, Professionelle und Konsumer Formate
P-COM Block Adressierung
Über den DIP-Schalter zwischen den 9poligen Steckern kann der P-COM Block eingestellt werden der
dekodiert werden soll. (Wenn mehr als 1 P-COM Block über mehrere "P-COM DPC" dekodiert werden sollen.)
Das digitale Audiosignal muss dann aufgeteilt werden um es an jeden P-COM DPC anzuschließen.
Jeder P-COM Block ist dann getrennt voneinander zu verschalten.
Schalterstellung 0 = P-COM Block A
Schalterstellung 1 = P-COM Block B
Schalterstellung 2 = P-COM Block C
Schalterstellung 3 = P-COM Block D
Da die Schalterstellung nur beim Einschalten des Adapters abgefragt wird, muss der Adapter aus und eingeschaltet werden
wenn ein anderer P-COM Block dekodiert werden soll.
