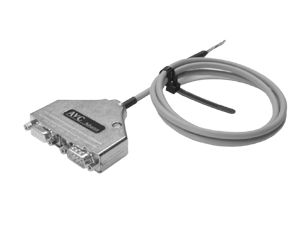

Der P-COM RA4 hat 4 Relais die von der Software angesteuert werden können, um beliebige Funktionen auszuführen.

Steuerung von Bildwänden, Vorhängen, Jalousien, Lifte

Jeder Ausgang wird getrennt über eine P-Com Spur mit Relais Befehlen durch die Software angesteuert.

P-Bus Anschlussprinzip.

Die Farben des Kabels haben folgende Bedeutung:

Rosa = Kontakt 1 für Relais 1
Weiß = Kontakt 1 für Relais 2
Gelb = Kontakt 1 für Relais 3
Grün = Kontakt 1 für Relais 4

Braun = Kontakt 2 für Relais 1 + 2
Grau = Kontakt 2 für Relais 3 + 4

Jedes Relais darf mit maximal 0,5A und 24V belastet werden.
