Die "P-COM"-Befehle


Es können immer alle Befehle in eine Spur eingefügt werden, obwohl der Spurkopf auf einen bestimmten AVC-Adapter/Diaprojektor-Typ festgelegt wird. Die AVC- Adapter/Diaprojektoren ignorieren jedoch NICHT alle Befehle die für sie nicht bestimmt sind. Deshalb sollten Sie darauf achten, dass Sie nur Befehle verwenden, die für den jeweiligen AVC-Adapter bzw. Diaprojektor geeignet sind.

Einfügen
1. Wählen Sie in der Menüleiste "Commands" - "P-COM track" einen der Befehle aus, oder klicken Sie mit der rechten Maustaste in die gewünschte "P-COM" Spur und wählen Sie im folgenden Menü einen der Befehle aus.
2. Oder fahren Sie mit der Maus über die "P-COM"-Spur und drücken Sie die Taste "^" oder "Einfg" sooft, bis sich das entsprechende Eingabekreuz im Mauszeiger bildet.
3. Nun klicken Sie einfach auf die gewünschte Position der "P-COM" Spur.
4. Wenn Sie dem Befehl gleich eine "Dauer" aufspannen wollen, dann halten Sie die Maustaste solange gedrückt, bis die gewünschte "Dauer" durch Verschieben der Maus erreicht wurde.
5. Wenn Sie darauffolgend den gleichen Befehl nocheinmal einfügen möchten, dann halten Sie die "Strg" Taste beim Einfügen gedrückt, oder klicken Sie anschließend auf den geöffneten Schlossschalter des "Commands: Actual Editmode" Tollbars.

Befehle:

Befehl: Verwendung: Diaprojektor/AVC-Adaptertyp:
Für Diaprojektoren:
"Fade commands" Auf/Abblenden Diaprojektoren mit P-Bus
AVC Adapter P-COM SVA2,LKA2,RBA2,EPA2
AVC-Adapter P-COM VA4
"Fade commands with slide-transport" Auf/Abblenden + Diatransport Diaprojektoren mit P-Bus
AVC-Adapter P-COM SVA2,LKA2,RBA2,EPA2
"Flash commands" Blinken Diaprojektoren mit P-Bus
AVC-Adapter P-COM SVA2,LKA2,RBA2,EPA2
"Slide-transport commands" Diatransport Diaprojektoren mit P-Bus
AVC-Adapter P-COM SVA2,LKA2,RBA2,EPA2
"Shutter commands" Blendverschluß Auf/Zu Diaprojektoren mit P-Bus
AVC-Adapter P-COM EPA2
"Standby commands" Standby Ein/Ausschalten Diaprojektoren mit P-Bus
AVC-Adapter P-COM EPA2
Für Geräte:
"Relais commands" Relai Öffnen/Schließen AVC-Adapter P-COM RA4
"RS232/MIDI commands" RS232/MIDI-Befehl AVC-Adapter P-COM RSA2,MIA1
"IR commands" IR-Befehl AVC-Adapter P-COM IRA1

Die "Edit"-Menüs der Befehle

Sehen Sie hier um das "Edit"-Menü zu öffnen.
Bei den meisten P-Com Befehlen lassen sich alle Parameter grafisch bearbeiten, so dass die "Edit"-Menü nicht weiter erklärt werden müssen.
Sehen Sie unten bei den einzelnen Befehlen.

Grafisch Bearbeiten
1. Den Befehl selektieren.
2. Mit der Maus über den Anfasser des zu ändernden Parameters fahren, bis sich der Mauspfeil ändert.
3. Nun die Maustaste niederdrücken und die Maus in horizontaler oder vertikaler Richtung solange verschieben, bis sich der gewünschte Wert eingestellt hat. Erst danach die Maustaste wieder lösen.

Befehlstyp:
"Fade commands" (Blend Befehle)
"Fade commands with slide-transport" (Blend Befehle mit Dia-Transport)
"Flash commands" (Blink Befehle)
"Slide-transport commands" (Schalt Befehle)
"Shutter commands" (Blendverschluss Befehle)
"Standby commands" (Standby Befehle)
"Relais commands" (Relais Befehle)
"RS232/MIDI commands" (RS232/MIDI Befehle)
"IR commands" (IR Befehle)



"Fade commands" (Blend Befehle)
Nur für Diaprojektoren mit P-Bus,
AVC-Adapter P-COM SVA2,LKA2,RBA2,EPA2,
AVC Adapter P-COM VA4.

Der Befehl blendet die Lampe des Diarojektors in einer vorgegebenen Zeit auf eine bestimmte Helligkeit,
oder der Adapter P-COM VA4 fährt die Spannung auf die entsprechende Spannung (volle Helligkeit = 10V - totale Dunkelheit = 0V).
Als Ausgangshelligkeit wird dabei immer die Helligkeit benutzt, die der Projektor an der Programmstelle des Befehls hat (vorgegeben durch den vorherigen Befehl).
Am Ende des Befehls hat der Projektor die festgelegte Zielhelligkeit (Brightness).

Durch die Verwendung von Überblendkurven können auch nicht-lineare Blendvorgänge erzeugt werden (diese Kurven werden im "Curve-Editor" erzeugt und bearbeitet).

Anfasser:


"Start-position"
Startzeit des Befehls.
"Duration + Brightness"
Anfasser für Dauer und Helligkeit.
"Duration"
Dauer des Befehls.


"Fade commands with slide-transport" (Blend Befehle mit Diatransport)
Nur für Diaprojektoren mit P-Bus,
AVC-Adapter P-COM SVA2,LKA2,RBA2,EPA2.

Dieser Befehl fügt einen gruppierten "Fade" und "Slide-transport"-Befehl ein.




"Flash commands" (Blink Befehle)
Nur für Diaprojektoren mit P-Bus,
AVC-Adapter P-COM SVA2,LKA2,RBA2,EPA2.

Dieser Befehl lässt die Lampe dabei in einer bestimmten Periode blinken. Je nach Einstellung wird dabei auch wie beim "Fade-Befehl" zu einer bestimmten Helligkeit geblendet. Der Flash-Befehl ist sehr vielseitig.

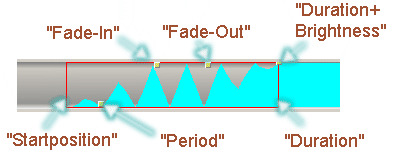

Anfasser:


"Fade-In"
Das Blinken kann durch Verschieben nach rechts sanft eingeblendet werden.
"Fade-Out"
Das Blinken kann durch Verschieben nach links sanft ausgeblendet werden.
"Duration + Brightness"
Anfasser für Dauer und Helligkeit.
"Period"
Anfasser für Blinkfrequenz. (Dauer für eine einzelne komplette Schwingung.)
"Duration"
Dauer des Befehls.
"Start-position"
Startzeit des Befehls.

Wird mit dem "Curve-editor" (im Tools-Fenster) eine Kurvendatei per Drag&Drop auf einen Blinkbefehl gezogen, können drei verschiedene Blendwerte beeinflusst werden.

Curve (Blendkurve):
Dies ist die Kurvendatei, die für die "Fade-In" und "Fade-Out" Zeiten verwendet wird. Normalerweise werden die beiden Fades linear durchgeführt. Indem Sie eine Kurve zuordnen, können Sie ein anderes Blendverhalten herbeiführen:



Flash-Up Curve (Aufblink-Kurve):
Dies ist die Kurvendatei, die für jede einzelne Schwingung nach oben verwendet wird. (Ist die Zielhelligkeit kleiner als die Anfangshelligkeit, so ist dies die Schwingung nach unten.)



Flash-Down Curve (Abblink-Kurve):
Dies ist die Kurvendatei, die für jede einzelne Schwingung nach unten verwendet wird. (Ist die Zielhelligkeit kleiner als die Anfangshelligkeit, so ist dies die Schwingung nach oben.)




"Slide-transport commands" (Dia-Transport Befehle)
Nur für Diaprojektoren mit P-Bus,
AVC-Adapter P-COM SVA2,LKA2,RBA2,EPA2.

Dieser Befehl transportiert das Diamagazin des Projektors an eine beliebige Stelle.

ACHTUNG: bei Verwendung von AVC-Adaptern muss die richtige Schaltdauer eingestellt werden. Sehen Sie bei den Dokumentationsseiten "AVC-Adapter".

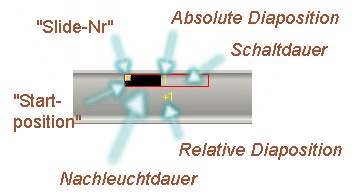

Anfasser:


"Start-position"
Startzeit des Befehls.
"Slide-Nr"
Die relative oder absolute Diaposition.
Schaltdauer
Kein direkt veränderbarer Parameter. Symbolisiert die Zeit, die der Diaprojektor benötigt, um an die neue Diaposition zu schalten. Voraussetzung für eine korrekte Anzeige ist, dass die Schaltdauer bei den "P-COM-device settings" - "Tray settings" - "Transport duration" und die Schaltdauer des Diaprojektors oder AVC-Adapters identisch sind.
Nachleuchtdauer
Kein direkt veränderbarer Parameter. Da die Lampe beim Ausblenden nachleuchtet, darf direkt danach kein Diatransport erfolgen, da sonst unerwünschte Schatteneffekte auf der Leinwand zu sehen wären. Diese Nachleuchtdauer kann bei den "P-COM-device settings" - "Lamp settings" - "Afterglow-duration" eingestellt werden. Wird diese Zeit erhöht, erfolgt der Diatransport entsprechend später.
Absolute Diaposition
Kein direkt veränderbarer Parameter. Die absolute Diaposition. (Muss immer mit der des Diaprojektors übereinstimmen.)
Relative Diaposition
Kein direkt veränderbarer Parameter. Die relative Diaposition. Zeigt an, um wieviel Positionen der Diaprojektor weiterschaltet.
Das "Edit" Menü des Befehls
"absolute position"
Mit dem Schalter legen Sie fest, dass der Befehl einen Transport zur vorgegebenen Position durchführt, unabhängig davon, welche Position das Magazin vorher hatte.
"relative transport"
Mit dem Schalter legen Sie fest, dass der Befehl eine vorgegebene Anzahl von Dias vor- bzw. zurückschaltet.
"NT (New tray)"
Mit dem Schalter legen Sie fest, dass an dieser Stelle im Projekt das Magazin des Projektors gewechselt wird.
  • Sie lässt sich nur über das "Edit" Menü einstellen.
  • Die softwareinterne Diaposition des Projektors wird auf 0 zurückgesetzt, der Projektor erhält jedoch keinen Schaltbefehl (daher wird auch keine Längensimulation des Befehls durchgeführt, die Länge beträgt immer 5 s).
  • Ein relativer Transportbefehl mit einem Schritt vorwärts, eingefügt nach einem "NT", ergibt einen Transportbefehl zu Diaposition 1.
  • Die in einem angeschlossenen AVC-Adapter gespeicherte Diaposition wird ebenfalls auf 0 zurückgesetzt, ohne dem angeschlossenen Projektor einen Transportbefehl zu geben. Dazu wird ein Schaltbefehl zur Diaposition 255 an den Adapter gesendet (weshalb diese Zahl im Hinweistext des Befehls auftaucht.
  • Dadurch ist es möglich, das Magazin des Projektors zu wechseln und die Softwareposition auf 0 zu setzen, ohne einen Rückschaltbefehl nach 0 mit der entsprechend langen Transportzeit in Kauf nehmen zu müssen.
  • Achten Sie unbedingt darauf, den "NT"-Befehl nur an Positionen einzufügen, an denen das Diamagazin auch wirklich gewechselt wird (Stangenmagazin kann nach vorne herausgezogen werden…), ansonsten kann es passieren, dass Softwareposition und Projektorposition nicht mehr übereinstimmen!
  • Der "NT"-Befehl wird nur beim Abspielen ausgeführt. Wenn Sie einfach so den Locator bewegen, wird der Befehl ignoriert. Es wird dann natürlich trotzdem an die angezeigten Diaposition gefahren, auch wenn sich vielleicht die falschen Magazine im Projektor befinden.



    • "Shutter commands" (Blendenverschluss Befehle)
    Nur für Diaprojektoren mit P-Bus,
    AVC-Adapter P-COM EPA2.

    Der Befehl schließt die Blende des Projektors für eine bestimmte Zeit.
    Um einen "Close-Shutter"-Befehl zu selektieren, muss auf den grauen Rand geklickt werden, danach lässt er sich innerhalb des Rechtecks anfassen.

    Anfasser:


    "Start-position"
    Startzeit des Befehls.
    "Duration"
    Dauer des Befehls.



    "Standby commands" (Standby Befehle)
    Nur für Diaprojektoren mit P-Bus,
    AVC-Adapter P-COM EPA2.

    Der Befehl schaltet den Diaprojektor mit P-Bus für eine bestimmte Zeit in den Standbymodus.
    Um einen "Standby"-Befehl zu selektieren, muss auf den grauen Rand geklickt werden, danach lässt er sich innerhalb des Rechtecks anfassen.

    Anfasser:

    "Start-position"
    Startzeit des Befehls.
    "Duration"
    Dauer des Befehls.


    "Relais commands" (Relais Befehle)
    Nur für AVC-Adapter P-COM RA4.

    Der Befehl schaltet beliebige Relais des AVC-Adapters P-COM RA4 ein oder aus. Der Adapter ist mit 4 Relais bestückt, die unabhängig voneinander geschaltet werden können.

    Anfasser:

    "Start-position"
    Startzeit des Befehls.
    "Relai-State"
    Für jedes einzelne der 4 Relais kann eine von 3 möglichen Befehlen ausgeführt werden:
    1. Keine Aktion (Relais bleibt in dem Zustand wie vorher).
    2. Relais schließen (EIN).
    3. Relais öffnen (AUS).


    "RS232/MIDI commands" (RS232/MIDI Befehle)
    Nur für AVC-Adapter P-COM RSA2, MIA1.

    Der Befehl übermittelt beliebige Kommandos an die AVC-Adapter P-COM RSA2 und MIA1, der diese an ein angeschlossenes Gerät weitergibt. Die Kommandos dürfen maximal 30 byte lang sein und können beliebige Byte-Folgen enthalten.




    Mit der Maus kann nur die Startzeit verändert werden. Die Datenfolge muss im "Edit" Menü bearbeitet werden.

    Die Länge des Befehls (grauer Kasten) entspricht dem Zeitraum, der benötigt wird, um:
    1. Die Daten an den AVC-Adapter P-COM RSA2 zu übermitteln. Dies nimmt meistens den größten Zeitraum in Anspruch, da nur alle 0,05 Sekunden ein Byte an den Adapter übertragen werden kann (P-COM-Protokoll). Das Ende dieses Zeitraums ist durch eine kleine hellgraue Linie am unteren Rand markiert.
    +
    2. Die nun empfangenen Daten des AVC-Adapter P-COM RSA2 an das Endgerät auszusenden.
    Das "Edit" Menü des Befehls
    STR, INT, HEX
    Die einzelnen Bytes können wahlweise als Text (Feld STR), Dezimal- (INT) oder Hexadezimalzahl (HEX) eingegeben werden.
    Delay
    Im diesem Feld kann zusätzlich eine Verzögerung zwischen den einzelnen auszusendenen Bytes (vom Adaptzer zum Endgerät) in Millisekunden eingestellt werden.



    "IR commands" (IR Befehle)
    Nur für AVC Adapter P-COM IRA1.

    Der Befehl veranlasst das Aussenden eines der im IR-Adapter gespeicherten Befehle. Da die Datenmenge eines Infrarot-Befehls zu groß ist, um jedesmal per P-COM-Befehl komplett übermittelt zu werden, werden die IR Befehle im Adapter gespeichert. Die IR-Ausgabe des Adapters wird dann per P-COM-Befehl, der nur die Nummer des gespeicherten Befehls enthält, gestartet.



    Mit der Maus kann nur die Startzeit verändert werden. Der IR Befehl muß im "Edit" Menü bearbeitet werden.
    Das "Edit" Menü des Befehls
    "IR-Command #"
    Hier können Sie einen der 64 auszusendenden IR Befehle anwählen.
    "Programming"
    Über diesen Schalter gelangen Sie zu den "P-COM-device settings" auf der Seite "IR-Adapter". Dort können Sie mit dem Adapter einen IR-Befehl aufnehmen. Sehen Sie bei AVC-Adapter P-COM IRA1.
