Eine Maske setzt sich immer nur aus einer Textur zusammen und nicht aus mehreren wie bei den Bild-Texturen!
Der Grund liegt beim verschieben der Texturen. Da sich nur
max. acht Texturen gleichzeitig auf den Dreiecken darstellen lassen, könnten sich evt. durch
verschieben und verzerren (Über "Modifier"-Befehle) mehr als 8 Texturen auf
den Dreiecken abbilden. Es würde zu Grafikfehlern kommen.
Besteht die Maske nur aus einem Texturfeld, ist dieses technische Problem
nicht mehr vorhanden. Sehen Sie auch bei Prinzipien - Koordinaten.
 |
Masken-Texturen werden über den "Load-object"-Befehl ("Mask(s)-texture"-Seite) geladen. |
|
Im "Set-parameters"-Befehl unter "Mask(s)-texture" können weitere Eigenschaften eingestellt werden. |
|
Masken-Texturen lassen sich über "Mask"-Befehle über die Dreiecke verschieben. Sie beeinflussen das Bild (und die darunterliegenden Masken) in Farbe und Transparenz über die "Textur-operation". |

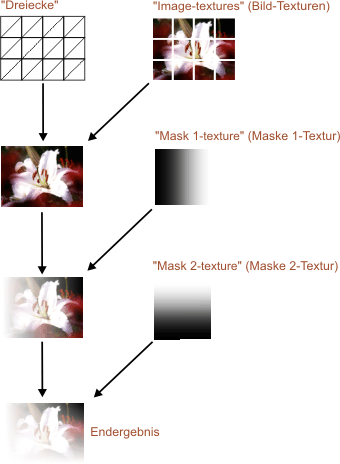

"Dreiecke"
Pro Texturfeld werden zwei Dreiecke erzeugt.
Sehen Sie auch bei Prinzipien "Dreiecke".
Sehen Sie auch bei Prinzipien "Dreiecke".
"Image-texture" (Bild-Textur)
Die erzeugten Texturen eines Bildes.
Sehen Sie auch unter Bild-Texturen in screenAV.
Sehen Sie auch unter Bild-Texturen in screenAV.
"Mask 1-texture" (Maske 1-Textur)
In diesem Beispiel wird ein Graustufenbild geladen, was die RGBA-Kanäle des
"Image-texture" (Bild) über die Breite ausblendet.
"Mask 2-texture" (Maske 2-Textur)
In diesem Beispiel wird ein Graustufenbild geladen, was die RGBA-Kanäle des
"Image-texture" (Bild) (mit Maske 1) über die Höhe ausblendet.
Endergebnis
Endergebnis der Stufen wie es später in das "Screen"-Fenster gezeichnet wird.
